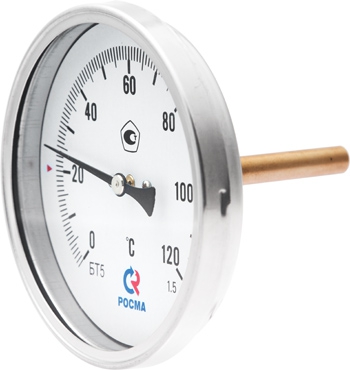

Термометр общетехнический БТ-71.211 Термометр осевой биметаллический предназначен для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали. Область применения: системы кондиционирования, теплоснабжение, водоснабжение.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали. | Диаметр корпуса | 150 мм | | Класс точности | 1,5 | | Пределы измерения температуры, °C | −40…0…60 / 100 / 120 / 160 / 200 / 250 | | Рабочая температура | Окружающая среда: −10…+60 °C | | Степень защиты | IP43 | | Длина погружной части | 100 мм | | Корпус | Коррозионностойкая сталь | | Кольцо | Коррозионностойкая сталь, байонетное | | Шток | Нержавеющая сталь | | Чувствительный элемент | Биметаллическая спираль | | Циферблат | Алюминий, шкала черная на белом фоне | | Присоединение | Осевое | | Резьба присоединения | На гильзе — G½ или M20×1,5 | | Рабочее давление | На гильзе — 2,5 МПа (25 кгс/см²) | | Регулировка | На штоке (для Ø63) или на корпусе с тыльной стороны | | Межпроверочный интервал | 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
2 года — для всех остальных диапазонов |
