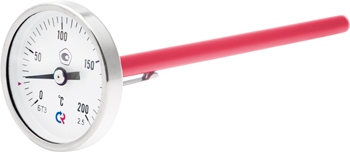

Термометр общетехнический специальный БТ-23.220 Термометр биметаллический накладной (термометр с пружиной) предназначен для измерения температуры поверхности трубы. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра (биметаллическая пружина навита вокруг оси контактного элемента, а стрелка закреплена непосредственно на биметалле). Корпус прибора изготовлен из коррозионностойкой стали. Область применения: системы кондиционирования, теплоснабжение, водоснабжение. | Диаметр корпуса | 50 мм | | Класс точности | 2,5 | | Пределы измерения температуры, °C | 0…200 | | Рабочая температура | Окружающая среда: −10…+60 °С | | Степень защиты | IP43 | | Длина погружной части | 150 мм (под заказ возможно исполнение штока другой длины) | | Корпус | Нержавеющая сталь | | Кольцо | Нержавеющая сталь, запрессованное | | Шток | Игла из нержавеющей стали | | Чувствительный элемент | Биметаллическая спираль | | Циферблат | Алюминий, шкала черная на белом фоне | | Стекло | Инструментальное стекло | | Присоединение | Шток в виде иглы | | Межпроверочный интервал | 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
2 года — для всех остальных диапазонов |
