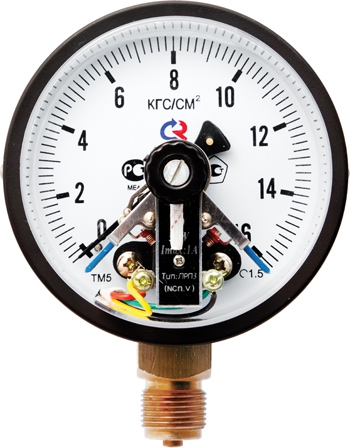

Манометр с электроконтактной приставкой ТМ (ТМВ)-510.05; 510.06. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления. ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ. Пределы измерений (кгс/см², бар,*0,1МПа) | 1–0…3 / 5 / 9 / 15 / 24 | Конструкция | Электроконтактная приставка может быть установлена на ТМ-510 или ТМ-610 с радиальным расположением штуцера. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). | Принцип действия | Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. | Электрическая схема | одноконтактная Исп. I (ОЗ), Исп. II (ОР)
двухконтактная Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР) | Тип контактов | с магнитным поджатием | Максимальное напряжение | −220 В, ~380 В | Максимальный ток | 1 А | Корпус | IP40 | Максимальная разрывная мощность контактов | 30 Вт, 50 В·А | Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний | ±4 | Диаметр корпуса | 100 мм | Класс точности | 1,5 | Резьба | М20×1,5 или G½ | Основные различия типов электроконтактных приставок | Подключение:
Тип II — через монтажную колодку на корпусе.
Корпус:
Тип II — Ø100; 150 мм. | Межпроверочный интервал | 2 года |
