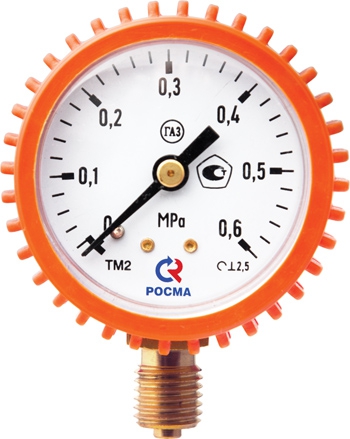

Сварочный манометр ТМ-210 Сварочный манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 80 °C, неагрессивных к медным сплавам. Широко применяются в баллонных редукторах и регуляторах. Сварочные манометры производятся с диаметром корпуса 40 и 50 мм. Класс точности: 2,5. Корпус манометра для редуктора выполнен из стали и имеет цветовое кодирование (кислород — голубой цвет, ацетилен — серый, пропан красный и т. д.). Приборы имеют радиальное присоединение. Сварочные манометры могут комплектоваться защитным резиновым кожухом. | Диаметр корпуса | 40, 50 мм | | Класс точности | 2,5 | | Диапазон показаний давлений | 0…40 МПа (см. таблицу 1) | | Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы | | Рабочая температура | Окружающая среда: −60…+60 °C
Измеряемая среда: до +80 °C | | Корпус | IP40, сталь, цветовое кодирование (см. таблицу 1) | | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Циферблат | Алюминий | | Стекло | Акриловое стекло | | Штуцер | Латунь | | Присоединение | Радиальное | | Резьба присоединения | M12×1,5 | | Межпроверочный интервал | 2 года |
Таблица 1 Измеряемая среда | Диапазон показаний, МPа | Цвет корпуса | Цвет циферблата | Цвет шкалы | Обозначения на циферблате | Кислород | 0…1 / 2,5 / 16 / 25 / 40 | Голубой | Белый | Голубой | O₂ маслоопасно | Ацетилен | 0…0,4 / 4 | Серый | Черный | Белый | C₂H₂ | Пропан | 0…0,6 | Красный | Белый | Черный | Газ | Другие газы | 0…0,6 / 1 / 16 | Черный | Белый | Черный | газ |
