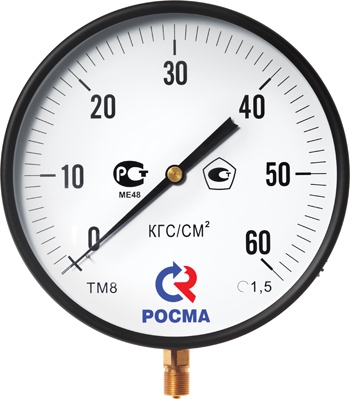

Манометр котловой ТМ-810 Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от −60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение. Котловые манометры широко применяются в системах теплоснабжения и на объектах теплоэнергетики. | Диаметр корпуса | 250 мм | | Класс точности | 1,5 | | Диапазон показаний давлений | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа | | Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы | | Рабочая температура | Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C | | Корпус | IP40, сталь, цвет черный | | Кольцо | Сталь, цвет черный | | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Циферблат | Алюминий, шкала черная на белом фоне | | Стрелка | Алюминий черного цвета | | Стекло | Инструментальное стекло | | Штуцер | Латунь | | Присоединение | Радиальное | | Резьба присоединения | M20×1,5 | | Марка стали | Корпус, кольцо — сталь 10 | | Межпроверочный интервал | 2 года |
