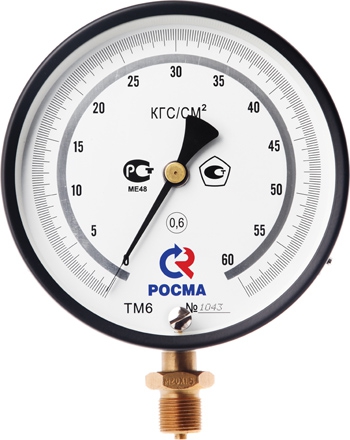

Манометр точных измерений ТМВ-610 МТИ Манометры точных измерений применяются для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 100 °C. Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов. Область применения МТИ: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности. | Диаметр корпуса | 150 мм | | Класс точности | 1,0 | | Пределы измерений (кгс/см², бар, *0,1МПа) | −1–0…1,5 / 3 / 5 / 9 / 15 / 24 | | Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы | | Рабочая температура | Окружающая среда: −60…+60 °C
Измеряемая среда: до +100 °C
При поверке: +23±2 °C | | Корпус | IP40, силумин, цвет черный | | Кольцо | Сталь, цвет черный | | Чувствительный элемент | Медный сплав (ВПИ до 6 МПа)
Коррозионностойкая сталь (ВПИ от 10 МПа) | | Циферблат | Алюминий, шкала черная на белом фоне | | Корректор нуля | На стекле | | Штуцер | Латунь | | Присоединение | Радиальное | | Резьба присоединения | M20×1,5 (G½ под заказ) | | Межпроверочный интервал | 2 года |
