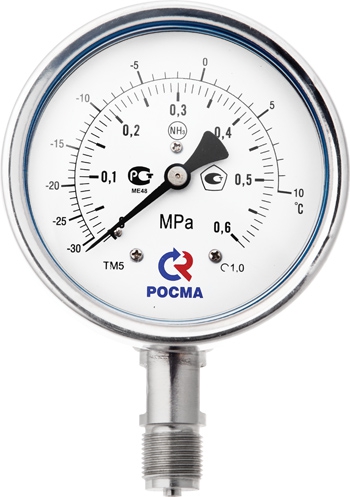

Мановакуумметр аммиачный ТМВ-621 NH3 Манометр аммиачный — это промышленный манометр полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Может использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Аммиачные манометры и мановакуумметры с дополнительной температурной шкалой предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Аммиачные манометры без дополнительной температурной шкалы имеют диапазоны показаний как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3». Область применения: горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение. | Диаметр корпуса | 150 мм | | Класс точности | 1,0 | | Пределы измерений | −0,1…0,5 МПа (−70…+5 °C);
−0,1…0,9 МПа (−70…+20 °C);
−0,1…1,5 МПа (−70…+40 °C);
−0,1…2,4 МПа (−70…+55 °C) | | Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы | | Рабочая температура | Окружающая среда:
−20…+60 °C (глицерин)
−40…+60 °C (силикон)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +200 °C (без заполнения)
до +100 °C (с заполнением) | | Корпус | IP65, нержавеющая сталь | | Кольцо | Нержавеющая сталь, байонетное | | Чувствительный элемент | Нержавеющая сталь | | Трибко-секторный механизм | Нержавеющая сталь | | Циферблат | Алюминий, шкала черная на белом фоне | | Штуцер | Нержавеющая сталь | | Присоединение | Радиальное или эксцентрическое | | Резьба присоединения | G½ или M20×1,5 | | Марка стали | Корпус, кольцо и механизм — 08Х18Н10
Штуцер и чувствительный элемент — 03Х17Н14М2 | | Межпроверочный интервал | 2 года |
