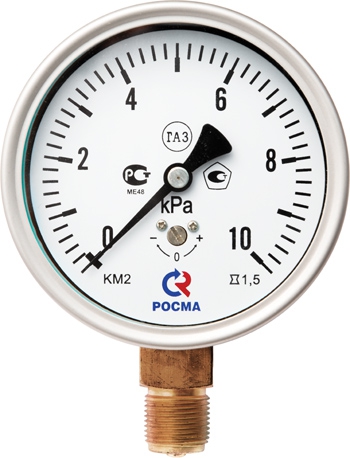

Напоромер КМ-11 Напоромер (манометр КМ или манометр низкого давления) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам. Принцип действия газовых манометров низкого давления КМ основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра. Область применения напоромеров: газораспределение, котельное оборудование, медицинское оборудование, лабораторное оборудование, обеспечение контроля окружающей среды, охраны здоровья, при проведении геодезических работ. | Диаметр корпуса | 63 мм | | Класс точности | 2,5 | | Пределы измерений (кПа) | 0…6 / 10 / 16 / 25 / 40 / 60 | | Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: не должна превышать 100% шкалы во избежание выхода прибора из строя. | | Рабочая температура | Окружающая среда: −30…+60 °C
Измеряемая среда: до +100 °C | | Корпус | IP40, сталь, цвет черный | | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Циферблат | Алюминий, шкала черная на белом фоне | | Стекло | Пластиковое безопасное | | Штуцер | Латунь | | Присоединение | Радиальное или осевое (под заказ) | | Резьба присоединения | M12×1,5 | | Марка стали | Сталь 10 (корпус) | | Межпроверочный интервал | 1 год |
