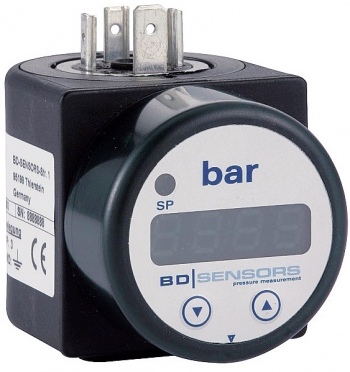

Цифровой индикатор для датчиков давления PA 430 Индикатор PA 430 может применяться с любыми приборами, имеющими выходной сигнал 4…20 мА / 2-х проводной схемой подключения или 0…10 В (3-х пров.), разъемы DIN 43650, Binder.
Дисплей устанавливается непосредственно на датчик и не требует дополнительного питания. Настройка производится при помощи кнопок на передней панели. Корпус и дисплей индикатора могут поворачиваться относительно своих осей. После установи на датчик можно отрегулировать пространственное положение дисплея так, чтобы показания было удобно считывать. Светодиодное табло позволяет использовать индикатор при отрицательных температурах.
Дополнительно можно заказать РА 430 с 1 или 2 РNP выходами и/или в Exia исполнении. | Входной сигнал | 2-х проводное исполнение — 4…20 мА 3-х проводное исполнение — 0…10 В | | Питание | 2-х проводное исполнение — падение напряжения ≤ 6 В 3-х проводное исполнение — 15…36 В | | Релейный выход | Количество / Тип: PNP или 2 PNP Стандартно: max 125 мА, защита от короткого замыкания Ех-версия: максимальный коммутируемый ток 70 мА, максимальная допустимая индуктивность 4,7 мГн Частота переключения: max 10 Гц Переключающие циклы: mix 100×106 Задержка вкл./выкл.: 0…100 с Влияние температуры 0,1%, диапазон измерений 10 К | | Индикация | Дисплей: Светодиодный вращающийся 4-х разрядный, высота знака 7 мм Индицируемый диапазон: −1999…+9999 Точность: 0,1% ± 1 разряд | | Электробезопасность | Сопротивление изоляции: > 100 МОм Защита от короткого замыкания — постоянно Обрыв — не повреждается, но и не работает Электромагнитная совместимость — излучение и защищённость согласно EN 61326 Искробезопасный вариант исполнения — (только для 4…20 мА / 2 пров.) / 0ExiaIICT4
Максимальные безопасные величины: напряжение 28 В, ток 93 мА, мощность 660 мВт | | Температурный диапазон | Электроника / компоненты °C: −25…85 Хранение °C: −40…85 | | Устойчивость к механическим воздействиям | Вибростойкость — 10 g RMS (20…2000 Гц) Ударопрочность — 100 g / 11 мс | | Электрическое присоединение | Стандартное исполнение IP 65 — Разъем DIN 43650 Дополнительно IP 67 — М12×1 (5-конт.) / Binder 723 (5-конт.) | | Материалы | Корпус — пластик РА 6.6, корпус дисплея — поликарбонат | | Степень защиты | IP 65 | | Память | Энергонезависимая E2PROM | | Вес | 100 г. |
