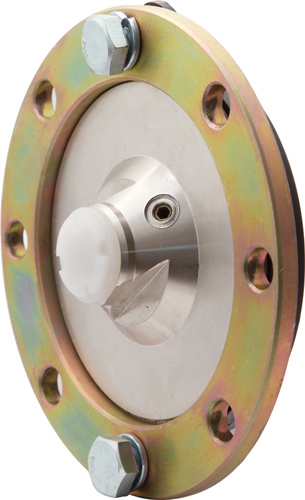

Мембранный разделитель сред, фланцевое присоединение РМ 5320С-01 Модели 5320 С, 5322 С мембранных разделителей сред предназначены для защиты приборов от контакта с агрессивными, кристаллизующимися, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительный элемент (мембрану) и нейтральную жидкость. Открытая мембрана разделителей РМ с фланцевым присоединением не даёт возможности кристаллизующимся средам и твёрдым осадкам скапливаться в значительных количествах, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической чистки. Область применения: газовая промышленность, пищевая промышленность, химическая промышленность, нефтеперабатывающая промышленность. | Рабочая температура | −40…+200 °C | | Верхний предел измерений | 0,025…2,5 | | Объем, вытесняемый под действием максимального давления | Не менее 1 см³ | | Корпус | Нержавеющая сталь 12Х18Н10Т | | Верхний фланец | Сталь 20 с покрытием Ц.9Хр. (стандартное исполнение)
Нержавеющая сталь 12Х18Н10Т (для исполнения Ор)
В исполнении Ор все детали изготовлены из нержавеющей стали 12Х18Н10Т. | | Мембрана | Нержавеющая сталь 36НХТЮ
Нержавеющая сталь 36НХТЮ с дополнительной фторопластовой мембраной (для исполнения 01)
При установке с мановакуумметрами дополнительную мембрану необходимо демонтировать | | Присоединение | Фланцевое | | Резьба присоединения | ПМС–5, ПМС–6, ПМС–20, ПМС–50 (ГОСТ13032–77) или ПЭС–2 (ГОСТ13004–77) | | Дополнительная погрешность вносимая разделителем | ±1%
При поставке разделителя в сборе с манометром, заполнение осуществляется вакуумной установкой.
Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра | | Варианты поставки | — без средства измерения
— в сборе со средством измерения
— в сборе со средством измерения и соединительным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м) |
|
