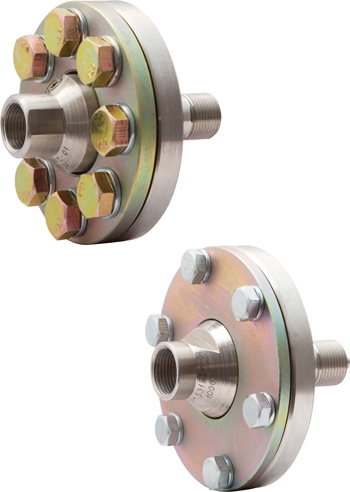

Мембранный разделитель сред, штуцерное присоединение РМ 5319С-01 Модели 5319 СМ, 5319 С, 5321 С мембранных разделителей сред предназначенны для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительный элемент (мембрану) и нейтральную жидкость. Область применения: газовая промышленность, пищевая промышленность, химическая промышленность, нефтеперабатывающая промышленность. | Рабочая температура | −40…+200 °C | | Верхний предел измерений | 0,025…2,5 | | Объем, вытесняемый под действием максимального давления | Не менее 1 см³ | | Корпус | Нержавеющая сталь 12Х18Н10Т | | Нижний фланец | Нержавеющая сталь 12Х18Н10Т
Сталь 45 с покрытием Ц.9Хр. (для исполнения 02) | | Верхний фланец | Сталь 20 с покрытием Ц.9Хр. (стандартное исполнение)
Нержавеющая сталь 12Х18Н10Т (для исполнения Ор)
В исполнении Ор все детали изготовлены из нержавеющей стали 12Х18Н10Т. | | Мембрана | Нержавеющая сталь 36НХТЮ
Нержавеющая сталь 36НХТЮ с дополнительной фторопластовой мембраной (для исполнения 01)
При установке с мановакуумметрами дополнительную мембрану необходимо демонтировать | | Присоединение | Штуцерное | | Резьба присоединения | М20×1,5 или G½ | | Разделительная жидкость | ПМС–5, ПМС–6, ПМС–20, ПМС–50 (ГОСТ13032–77) или ПЭС–2 (ГОСТ13004–77) | | Дополнительная погрешность вносимая разделителем | ±1%
При поставке разделителя в сборе с манометром, заполнение осуществляется вакуумной установкой.
Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра. | | Варианты поставки | — без средства измерения
— в сборе со средством измерения
— в сборе со средством измерения и соединительным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м) |
Исполнение ОР — все детали разделителя выполнены из нержавещющей стали (+20% к стоимости).
Исполнение D10 — для вязких сред (стоимость не меняется). PDF |
