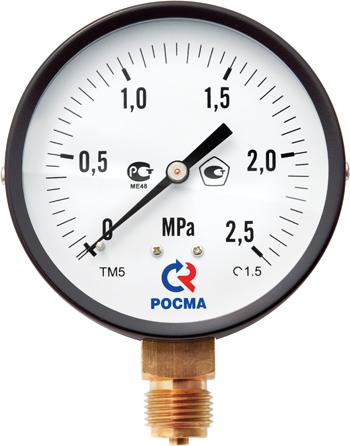

Манометр ТМ-510

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диаметр корпуса100 мм
Класс точности1,5
Пределы измерений (кгс/см², бар, *0,1МПа)0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
Рабочие диапазоныПостоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температураОкружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
КорпусIP40, сталь, цвет черный
КольцоСталь, цвет черный
Чувствительный элементМедный сплав
Трибко-секторный механизмМедный сплав
ЦиферблатАлюминий, шкала черная на белом фоне
СтеклоИнструментальное стекло
ШтуцерЛатунь
ПрисоединениеРадиальное
Резьба присоединенияМ20×1,5 или G½
Марка сталиКорпус, кольцо — сталь 10
Межпроверочный интервал2 года
