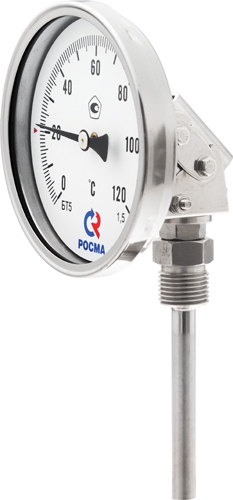

Коррозионностойкий термометр БТ-44.220 Коррозионностойкий термометр с универсальным (поворотно-откидным корпусом) присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус и шток виброустойчивого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали. Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение. | Диаметр корпуса | 80 мм | | Класс точности | 1,5 | | Пределы измерения температуры, °C | −30…+50;
0…100 / 120 / 160 / 250;
0…350 / 450 / 600 (под заказ) | | Рабочая температура | Окружающая среда: −40…+60 °С | | Степень защиты | IP54 | | Длина погружной части | 250 мм | | Корпус | Нержавеющая сталь, угол поворота до 90° | | Кольцо | Нержавеющая сталь, байонетное | | Шток | Нержавеющая сталь | | Чувствительный элемент | Биметаллическая спираль | | Циферблат | Алюминий, шкала черная на белом фоне | | Стекло | Инструментальное стекло | | Присоединение | Осевое присоединение поворотного механизма | | Комплектность | Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали) | | Резьба присоединения | На штоке — G½ или M20×1,5 (под заказ) | | Рабочее давление | на штоке — 10 МПа (100 кгс/см²)
на гильзе — 25 МПа (250 кгс/см²) | | Межпроверочный интервал | 3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
2 года — для всех остальных диапазонов |
