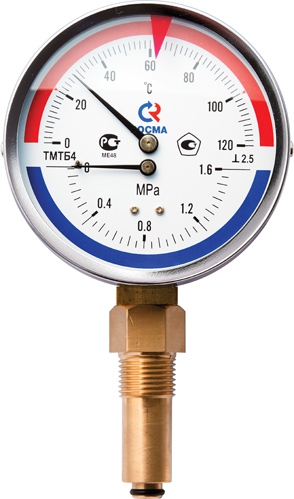

Термоманометр радиальный ТМТБ-3 Термоманометр радиальный предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред. Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д. Термоманометр — комбинированный прибор, для измерения давления и температуры. Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр». Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Темоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном. | Конструкция | Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы. | | Диаметр корпуса | 80 мм | | Класс точности | 2,5 | | Диапазоны показаний температур | 0…120 / 150 °С | | Диапазон показаний давлений | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа | | Рабочая температура | Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C | | Корпус | IP40, cталь, цвет черный | | Кольцо | Хромированная сталь | | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Штуцер | Медный сплав | | Клапан | Медный сплав | | Циферблат | Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления | | Стекло | Инструментальное стекло | | Длина погружной части | 46, 64, 100 мм | | Присоединение | Радиальное | | Резьба присоединения | G½ (на клапане) | | Межпроверочный интервал | 2 года |
