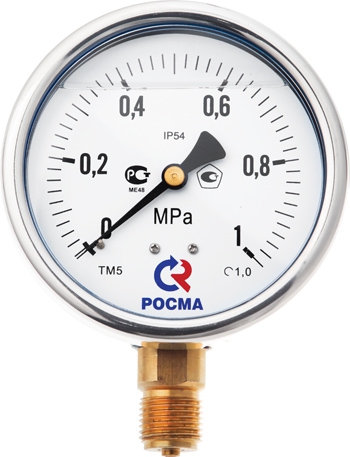

Виброустойчивый манометр ТМ-620 Промышленный виброустойчивый манометр выполнен в корпусе из нержавеющей стали. Применяется для измерения давления неагрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборы IP54. При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом. Манометр с глицерином может эксплуатироваться при температуре окружающей среды до -20 °C, а при наполнении силиконом — до −40 °C. Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение. | Диаметр корпуса | 150 мм | | Класс точности | 1,0 | | Пределы измерений (кгс/см², бар, *0,1МПа) | 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | | Рабочие диапазоны | Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы | | Рабочая температура | Окружающая среда:
−20…+60 °C (глицерин)
−40…+60 °C (силикон)
−60…+60 °C (без заполнения)
Измеряемая среда:
до +150 °C (без заполнения)
до +100 °C (с заполнением) | | Корпус | IP65, нержавеющая сталь | | Кольцо | Нержавеющая сталь, байонетное | | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Циферблат | Алюминий, шкала черная на белом фоне | | Штуцер | Латунь | | Присоединение | Радиальное | | Резьба присоединения | М20×1,5 или G½ | | Марка стали | Корпус, кольцо — 08Х18Н10 | | Межпроверочный интервал | 2 года |
